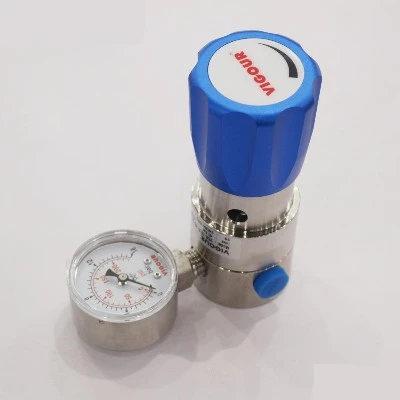

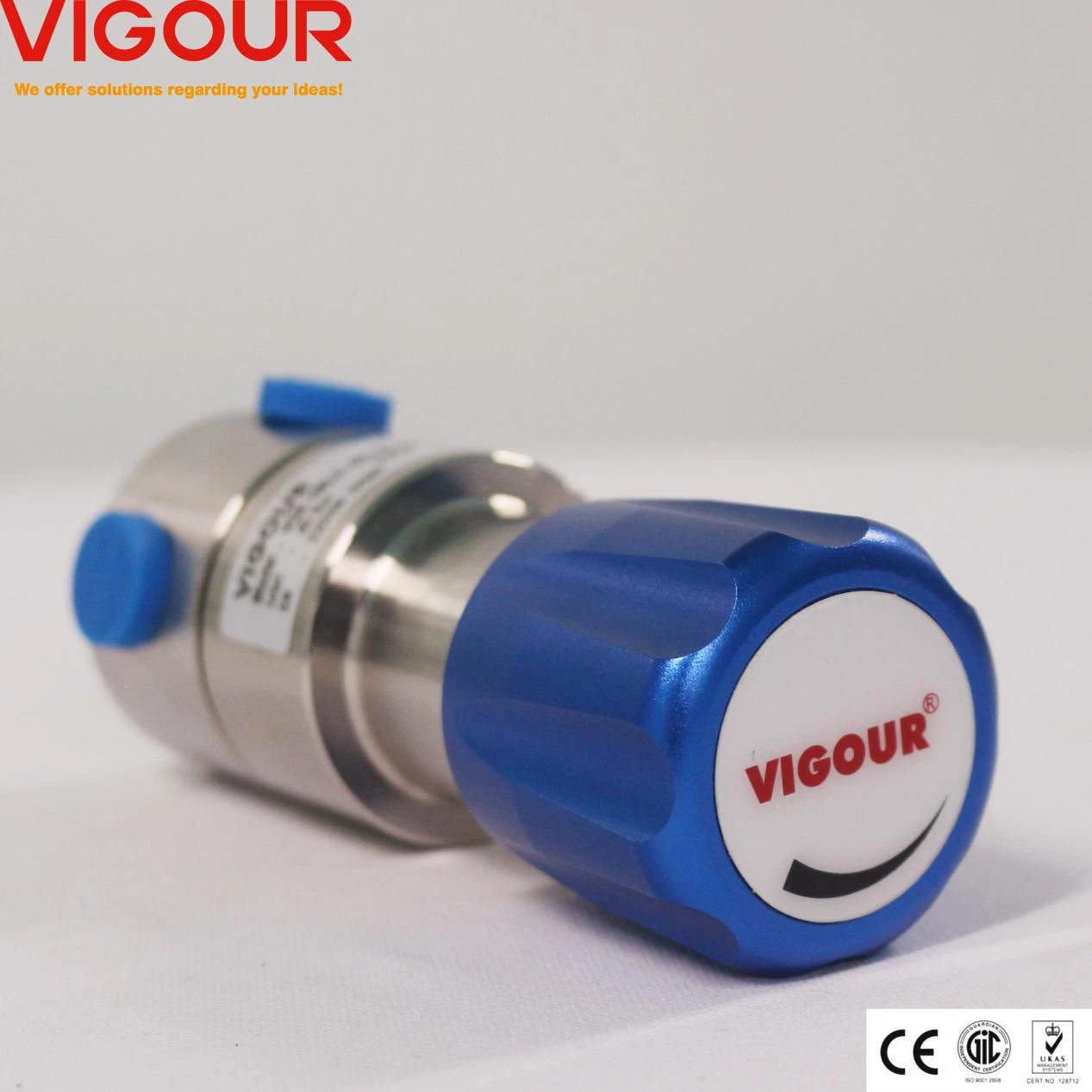

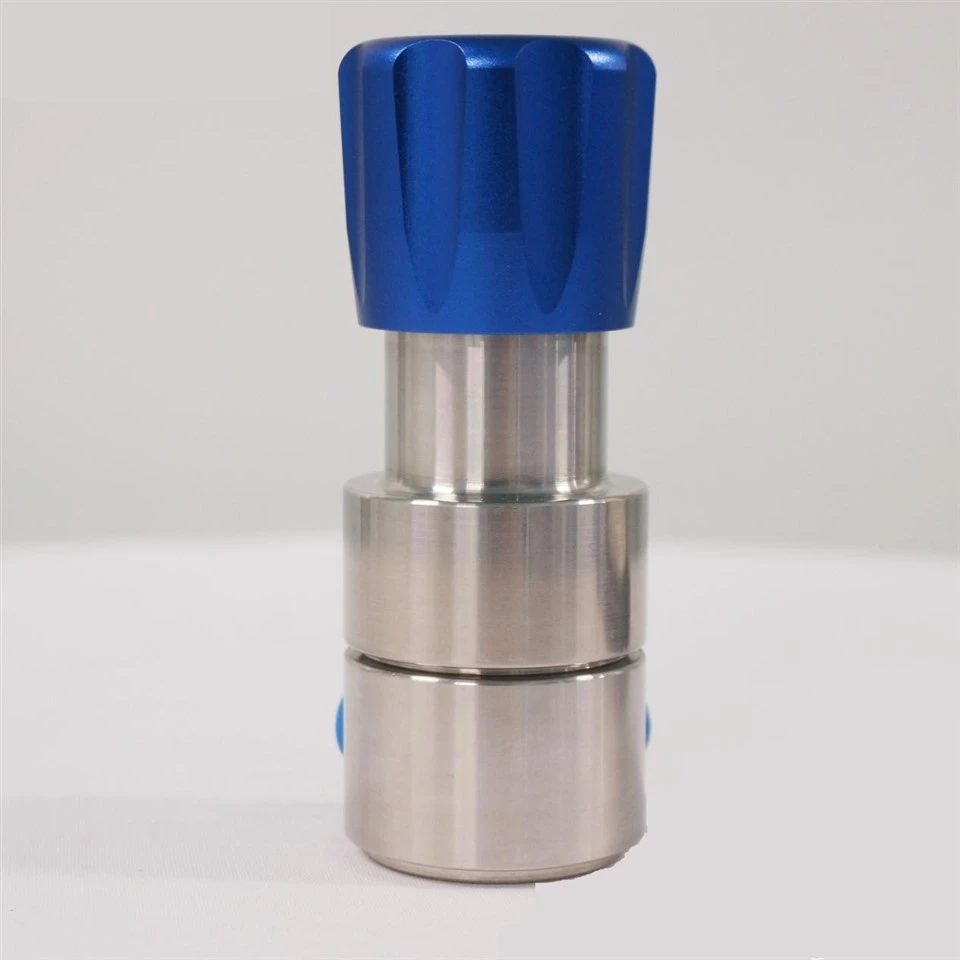

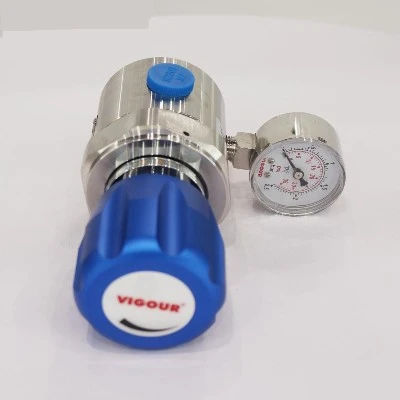

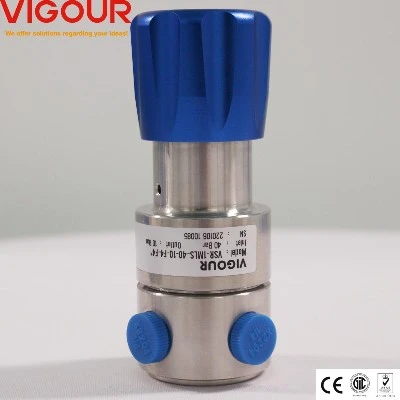

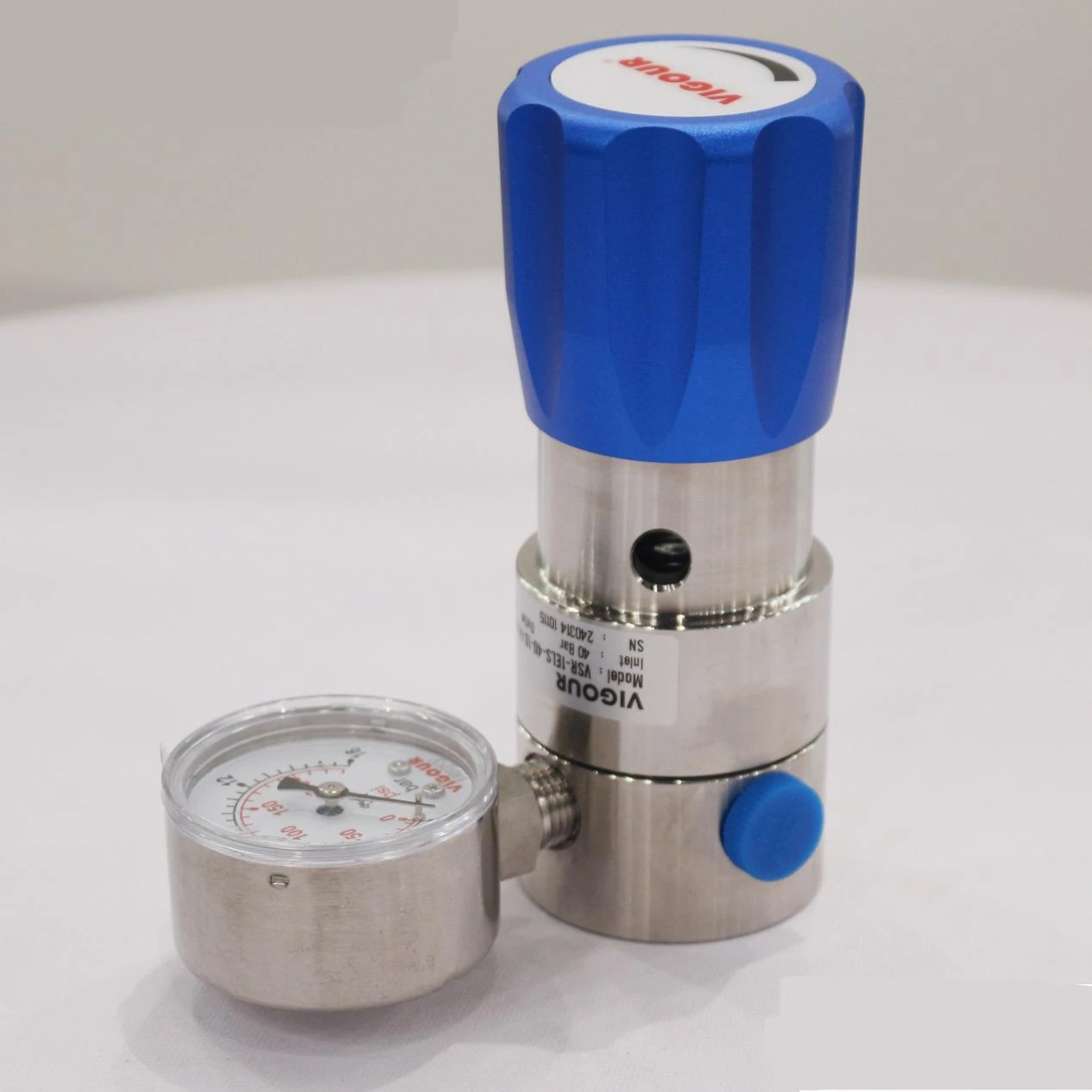

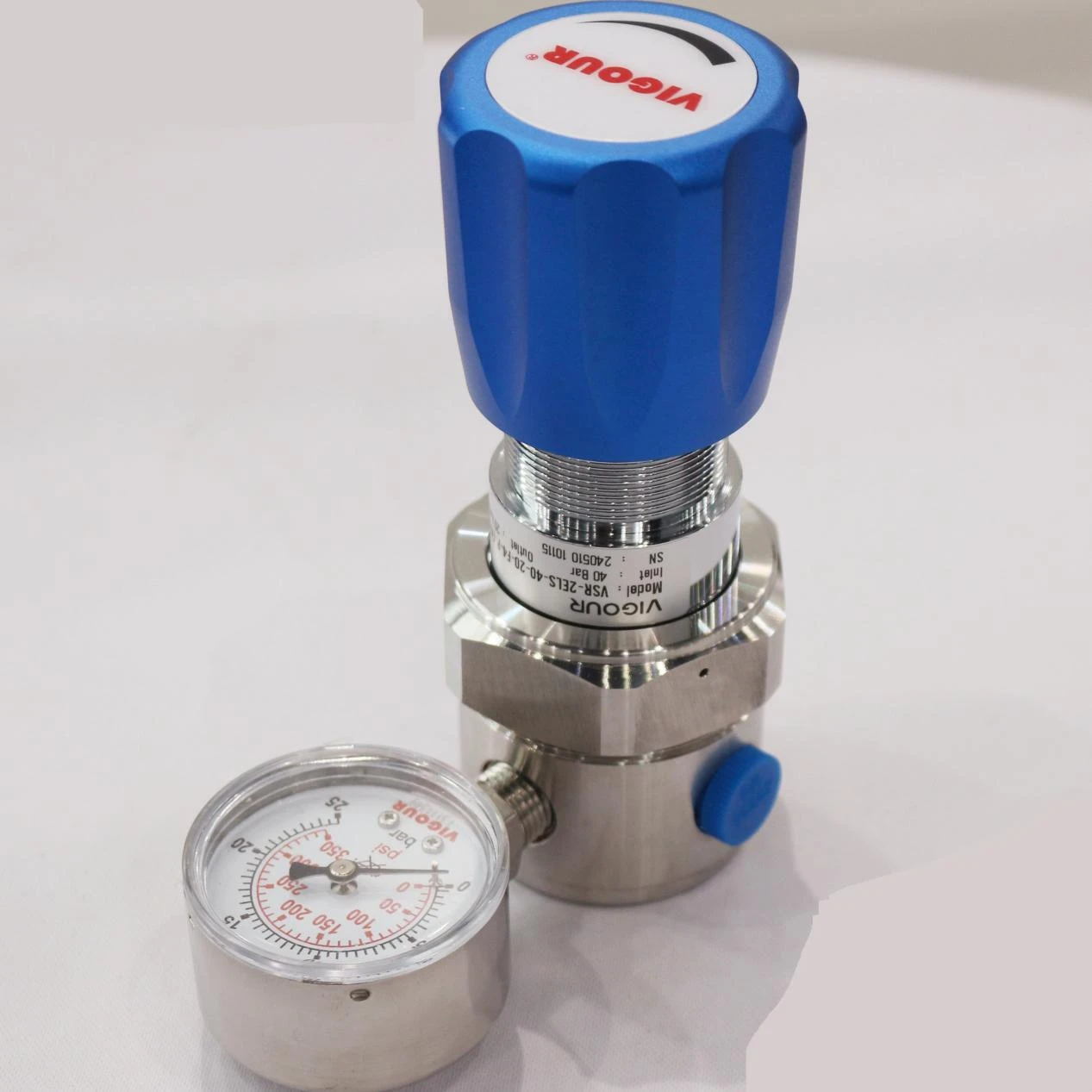

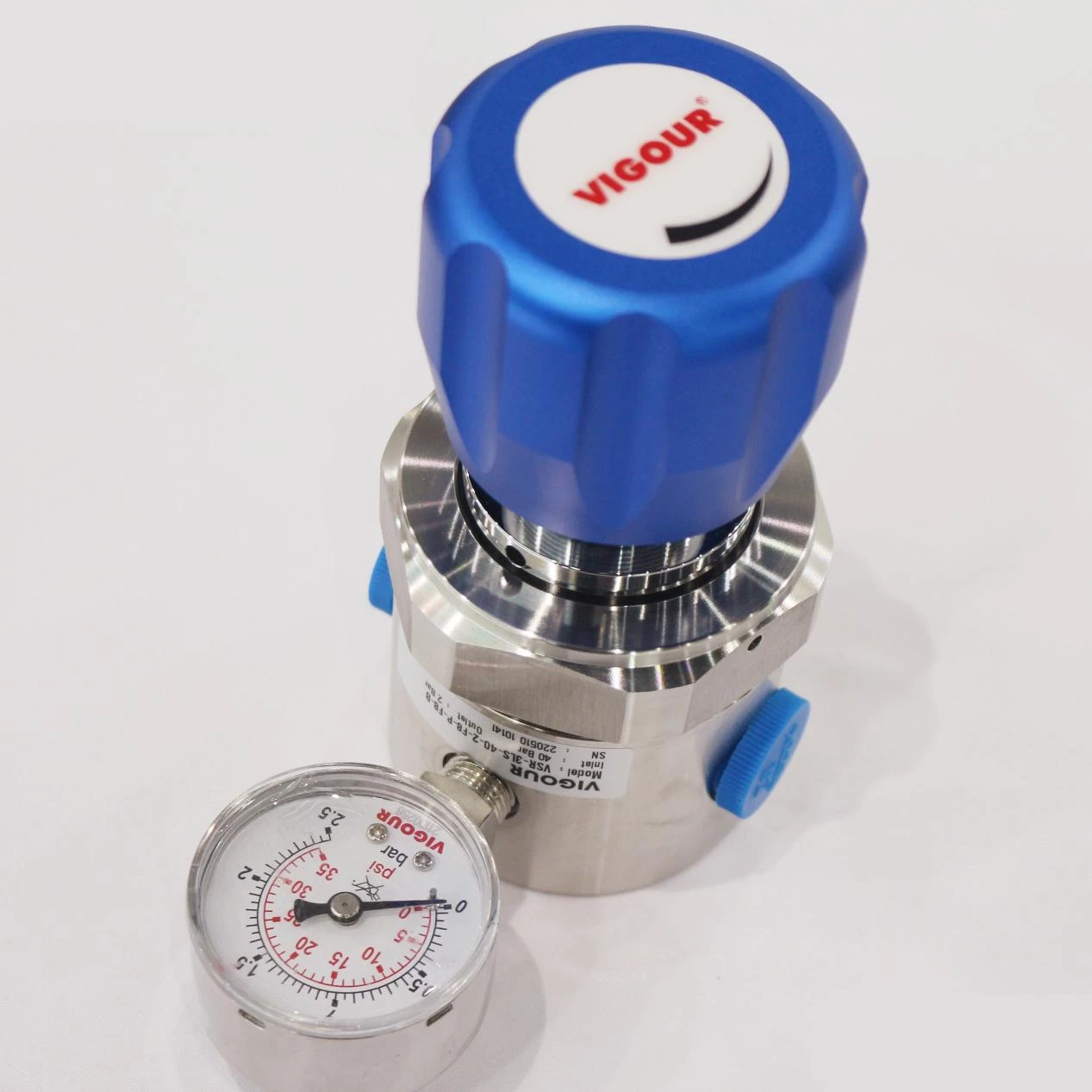

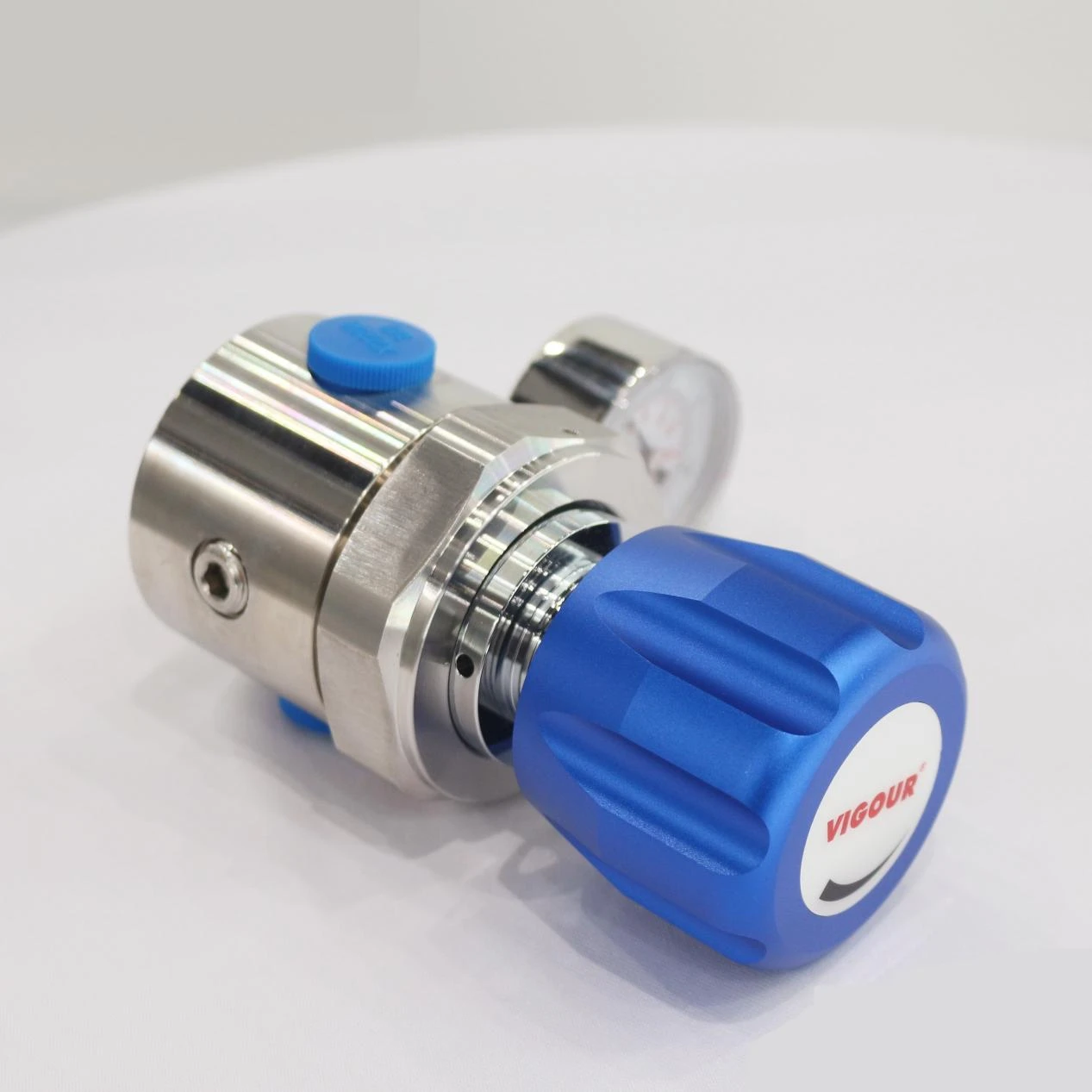

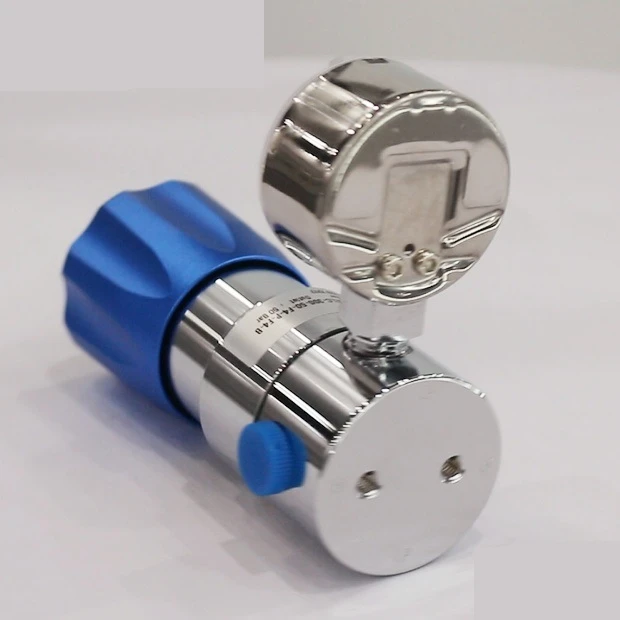

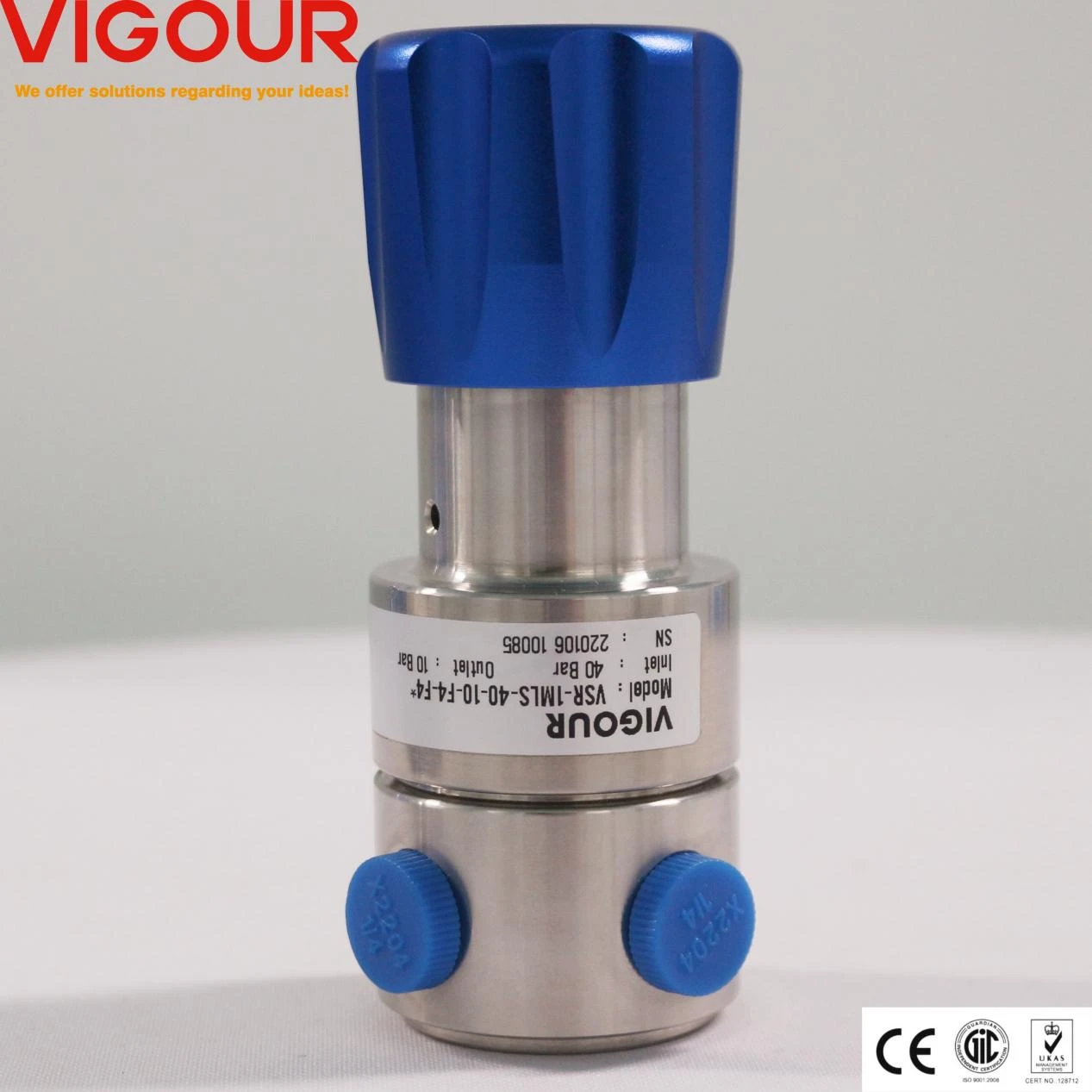

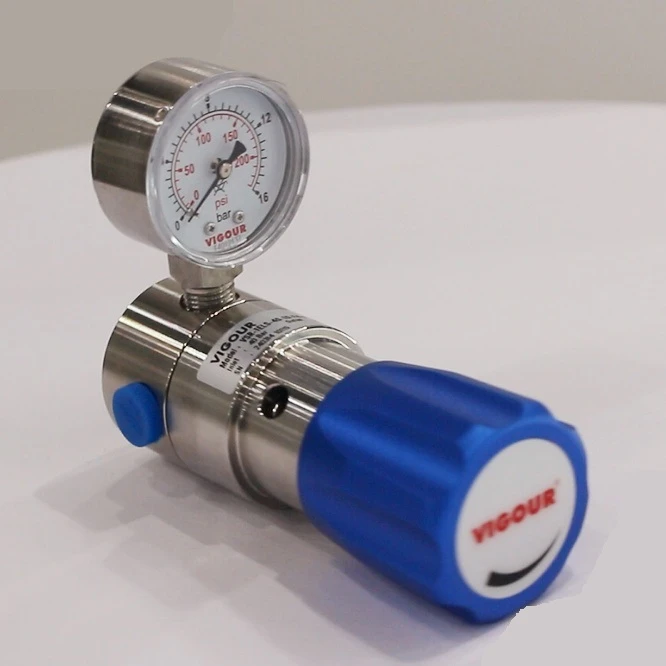

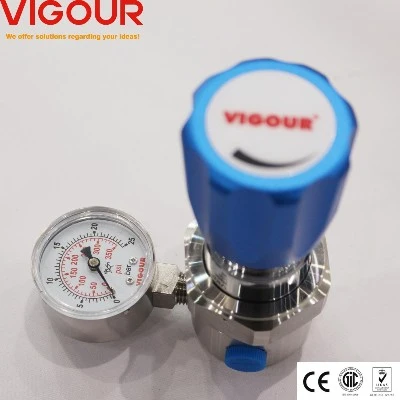

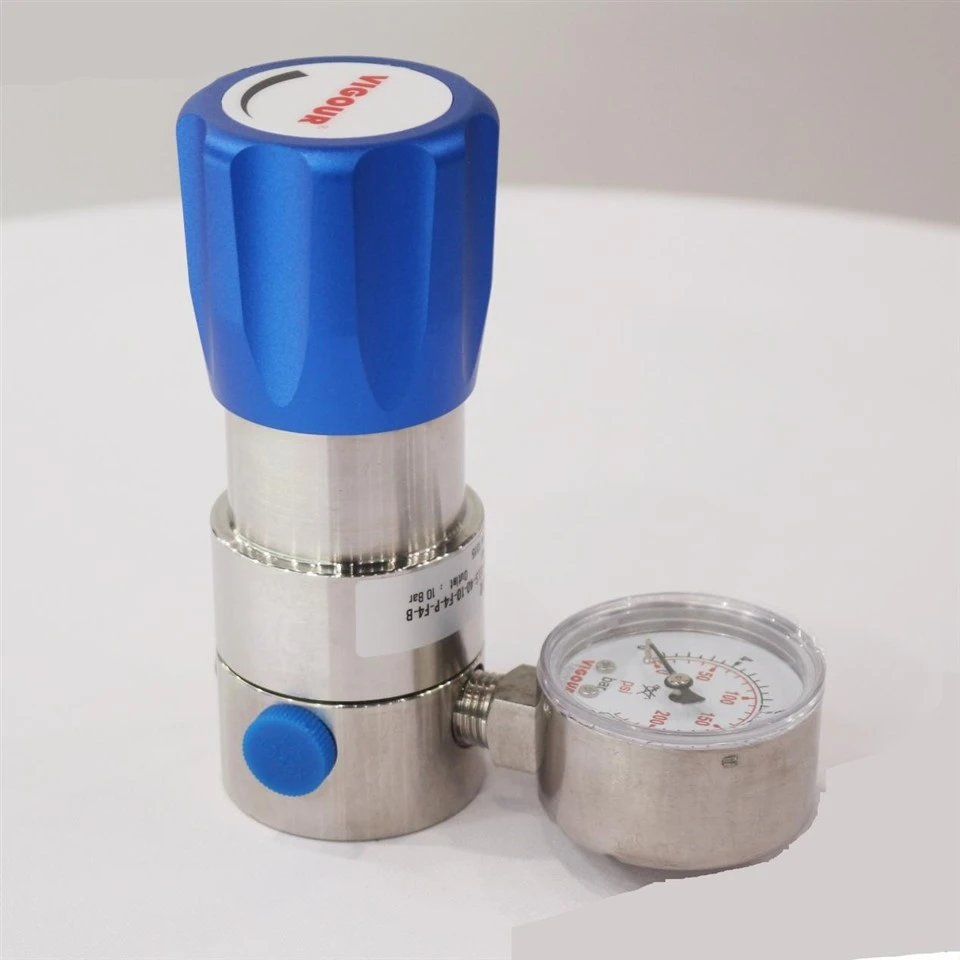

Lijndrukregelaar

Simpel gezegd, het is de "drukpoortwachter" die is gemonteerd op een gaspijpleiding die hogedrukgas in fasen naar een veilig niveau steekt, waardoor drukverschillen worden voorkomen die apparatuur kunnen beschadigen.

Functies:

• Multi-fase druk rontplooiing: De eerste fase regulator doet ruwe drukvermindering en de drukregelaar biedt een fijne drukregeling, waardoor de drukreductie soepeler wordt.

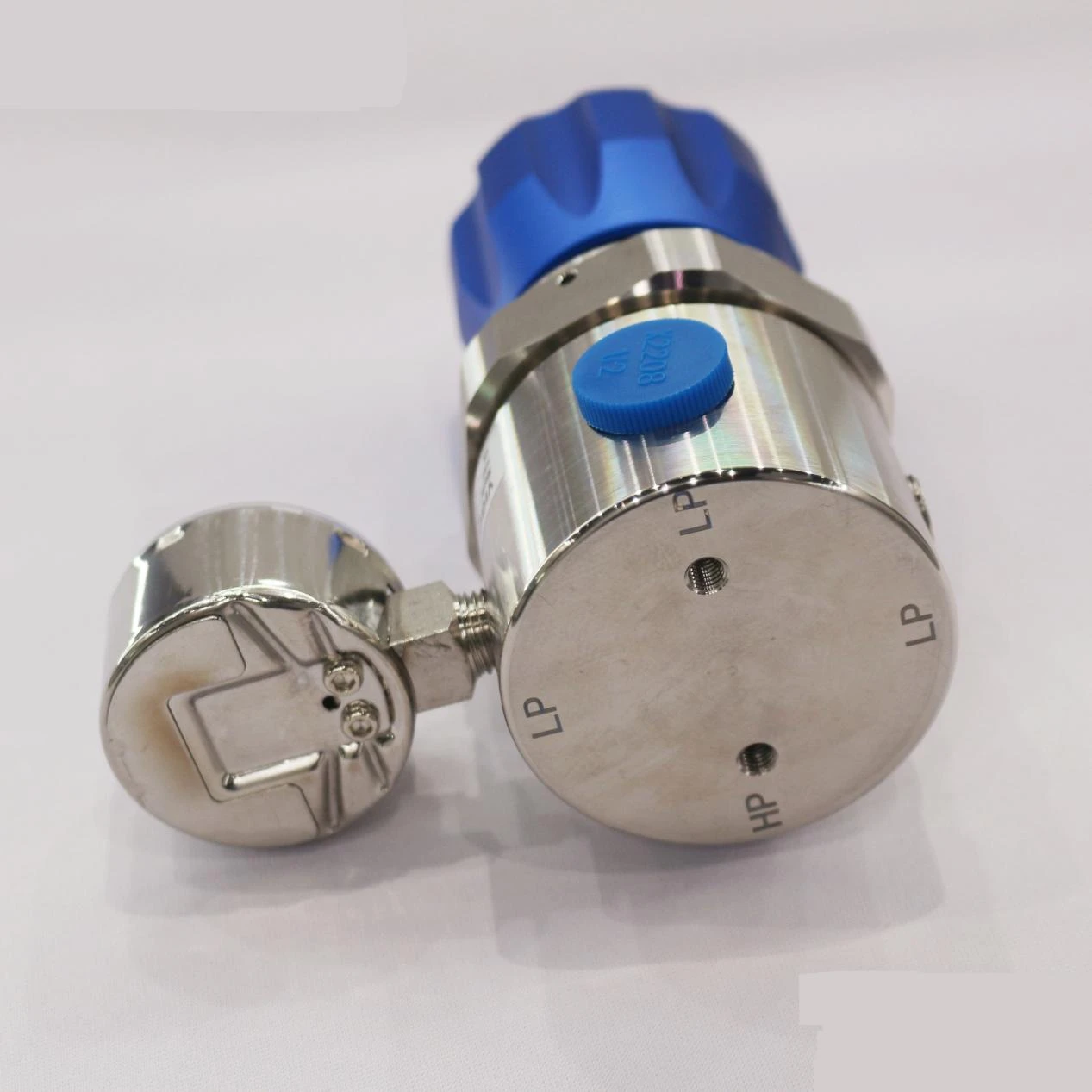

• Viergat lichaamsopties: Flexibele interfaces (bijv. Inlaat, uitlaat, drukmeter, reliëfpoort), waardoor het gemakkelijk is om verbinding te maken met pijpleidingen en sensoren.
• Hoge tot lage druk: Het kan de invoerdruk verminderen van maximaal 100 bar tot uitgangsdruk zo hoog als 50 bar (specifieke limieten zijn afhankelijk van het model).

Analogie: Zie het als de stappen op een trap. Het hogedrukgas neemt eerst een "stap omlaag" met een eerste fase regelaar en stabiliseert vervolgens geleidelijk met de drukregelaar om de "plotselinge daling" van een enkele fase-reductie te voorkomen.

Kerndoel: Vermindering van gladde druk + eliminatie van drukverschillen, ideaal voor hogedrukgassystemen.

Stappen:

• Gebruik met een eerste fase regulator:

Gebruik eerst een regulator in de eerste fase om de hoge druk te verlagen van een gascilinder of compressor (bijvoorbeeld van 200 bar tot 80 bar).
Vervolgens vermindert de drukregelaar de druk verder tot het uiteindelijke gewenste niveau (bijv. 30 bar), waardoor de schok van een enkele trap reductie wordt voorkomen.

• Maak verbinding met het besturingssysteem:

Gebruik de vier interfaces om druksensoren, solenoïde kleppen en andere componenten aan te sluiten. Het systeem kan werken met een PLC of controller voor automatische drukaanpassing en alarm in geval van abnormale omstandigheden.

• Installeer in de pijplijn:

Het is direct in de gaspijpleiding geïnstalleerd. Zorg ervoor dat de interface -richting correct is (de pijl geeft de richting van de gasstroom aan).

• Veel voorkomende toepassingen: Laboratoriumgassystemen, industriële pneumatische apparatuur, hogedrukgastransportpijpleidingen.

Voordelen:

• Klein drukverschil: Tweetrapsdrukvermindering resulteert in kleinere drukschommelingen en een langere levensduur van apparatuur.
• Flexibele uitbreiding: De vier interfaces zorgen voor eenvoudige integratie met instrumenten of hulpmiddelen, waardoor systeemupgrades mogelijk worden.
• Veiligheid: Voorkomt dat stroomafwaartse apparatuur "explodeert" vanwege een storing bij reductie van één podium.

Probleem 1: de druk fluctueert na reductie

• Oorzaak: Onstabiele uitgang van de eerste fase regelaar, losse veer in de drukregelaar of fluctuerende gasbrondruk.
• Oplossing: Controleer de instelling in de eerste fase, draai de aanpassingsschroef vast of voeg een drukstabilisatietank toe.

Probleem 2: gaslekkage op de interfaces (vooral de vier-holes lichaam)

• Oorzaak: Versleten afdichtspakking of verkeerde uitlijning tijdens het aanscherpen.
• Oplossing: Vervang de afdichtspakking, lijn de schroefdraden opnieuw uit en draai langzaam vast.

Probleem 3: Outletdruk kan geen 50 bar bereiken

• Oorzaak: Onvoldoende invoerdruk, onjuist regulatiemodel (bijv. Model met lage druk geselecteerd).
• Oplossing: Zorg ervoor dat de gasbrondruk groter is dan of gelijk is aan 100 bar en neem contact op met de fabrikant om indien nodig modellen te ruilen.

Nummer 4: Klep vastgelopen door puin

• Oorzaak: Roest of olieverontreinigingen die de regulator binnenkomen vanuit de pijpleiding.
• Oplossing: Installeer een filter bij de inlaat en reinig de klep regelmatig.

De lijndrukregelaar is een "druk zacht landingsstation" voor gas, werkend met een eerste fase regulator en besturingssysteem om te zorgen voor hogedrukgas "landt voorzichtig."
Onthoud: overschrijd niet 100 bar voor invoer en houd de uitgangsdruk onder de 50 bar. Vraag bij het selecteren van een model eenvoudig aan de fabrikant: "Ik heb een 4- gat body, 100 bar in, xx bar out-can je dat past?"
