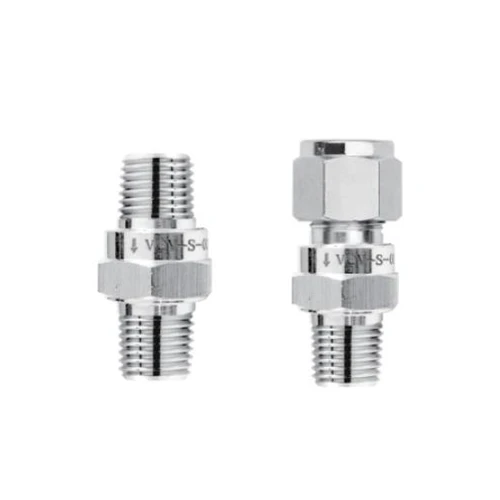

Model
VCV
|
Invoering
• Eén directionele stroom aangegeven door de pijl op het lichaam • Voor een hoge stroomvermogen en lage drukval • Werktemperatuurbereik: -20 graad tot +165 diploma • Klein voor gebruik in zuurstofdienst • Max inlaatdruk: 200 bar |
|
Sollicitatie
• Inline lage druk/hogedrukgasverslagkleppen voor lekvrije werking in gasservice |
Technische parameters
| Lichaam | 316L / messing |
| Barstende druk | 1 psig |
| Lente | 316L |
| Zuiger | 316L |
| Stoelen | Viton |
| Lekpercentage | Bubbeldicht |
VCV1
Invoering
• Compact ontworpen terugslagkleppen • EPDM O-ring is standaard (optie: Viton®) • Drukbeoordeling: 206 bar |
|
|
Sollicitatie
• Ontworpen voor instrumentatiepanelen en -systemen |
Technische parameters
| Werkdruk | 206 staaf |
| Barstende druk |
1 psi |
| Lichaamsmateriaal | 316L |
| Inlaat / outlet -verbinding | Zie info bestellen |
| O-ring | EPDM -standaard |
| Viton® | optie |
| Lekpercentage | Bubbeldicht |
VCV2
|
Invoering
• Compact ontworpen terugslagkleppen • Viton® (FKM) O-ring zijn standaard (optie: Kalrez® (FFKM)) • Drukbeoordeling: 413 bar • Cracking Druk: 0. 06 BAR |
|
|
Sollicitatie
• Ontworpen voor instrumentatiepanelen en -systemen |
Technische parameters
| Werkdruk | 413 staaf |
| Barstende druk | 1 psi |
| Lichaamsmateriaal |
S: 316L C: chroom vergulde messing |
| Inlaat / outlet -verbinding | Zie info bestellen |
| O-ring | EPDM -standaard |
| Viton® | optie |
| Lekpercentage | Bubbeldicht |
VCVH
|
Invoering
• Compacte terugslagklep • O-ringmaterialen: Viton® Standard, EPDM Optioneel • Werkdruk: max. 300 bar • Openingsdruk: 1 / 3psi / 1psi • Inlaat / uitlaatverbinding: NPT -thread / NPT -buisaanpassing |
|
Sollicitatie
• Ontworpen voor instrumentpanelen en -systemen • Waterstofergie • High-flow toepassingen |
Technische parameters
| Werkdruk | Max. 300 bar |
| Openingsdruk | 1 / 3PSI / 1PSI |
| Moedermateriaal | Zie info bestellen |
| Inlaat/outlet -verbinding | Zie info bestellen |
| O-ring | Viton® (standaard) |
| EPDM | (Optioneel) |
| Lekkage | Bubbeldicht |
Hogedruk gascontroleklep vereenvoudigde uitleg
Wat is het?
In eenvoudige bewoordingen: een "eenrichtingsgatekeeper" voor gas, waardoor de stroom in één richting kan worden toegestaan. Probeert u de stroom om te keren? Geen kans-het is onmiddellijk geblokkeerd!
Functies
- Hoge drukweerstand:Kan maximaal 413 balk aan (ongeveer de druk op een diepte van 4, 000 meter onder water), perfect voor het weerstaan van extreme drukken.
- Backflow -preventie:Gebruikt een veer of zwaartekracht om de klep automatisch te sluiten wanneer gas achteruit probeert te stromen, waardoor de omgekeerde stroom onmiddellijk wordt geblokkeerd.
- Flexibele verbindingen:Beschikbaar met NPT -schroefdraden (voor harde pijpverbindingen) of buisaanpassing (voor snelle verbindingen met flexibele slangen), waardoor het kan worden aangepast aan verschillende pijpbehoeften.
- Analogie:Zie het als de "klep" in het hart dat de bloedstroombloed regelt, stroomt slechts één manier, en hier is het hogedrukgas dat wordt geregeld.
Waar wordt het gebruikt?
- Waterstofopslag en transport:Voorkomt gevaarlijke terugstroom wanneer hogedruk waterstofcilinders worden gevuld.
- Aardgaspijpleidingen:Zorgt ervoor dat het gas tijdens het gastransport niet achteruit in de compressor stroomt.
- Laboratoriumsystemen:Beschermt hoog zuivere gascilinders en voorkomt dat verontreinigingen teruglopen in de cilinder.
- Industrieel snijden/lassen:Voorkomt de terugstroom van gassen zoals acetyleen of zuurstof, waardoor er geen risico op explosie is als gevolg van gemengde gassen.
Hoe gebruik ik hogedruk gasverbleekventiel?
Kernprincipe:Zorg ervoor dat de klep is geïnstalleerd met de juiste richting-krijg hem niet achteruit!
Installatiestappen:
- Controleer de pijl:De kleplichaam heeft een pijl die de richting van de gasstroom aangeeft (→). Zorg er altijd voor dat de pijl wijst in de richting die het gas moet stromen.
- Kies de juiste verbinding:
- NPT -threads:Het beste voor stijve stalen pijpverbindingen, zorg ervoor dat u afdichtingstape gebruikt om lekken te voorkomen.
- Buisaanpassing:Geschikt voor slangen of instrumentleidingen. Plaats gewoon de buis en draai de moer vast voor een veilige pasvorm.
- ZEAL TESTEN:
- Tik na de installatie voorzichtig op de klep terwijl u erdoorheen gaat om ervoor te zorgen dat er geen "sissend" geluid van lekken is.
- Voer omgekeerde druktests uit (indien mogelijk) om te controleren of de klep de stroom volledig uitschakelt.
Voordelen:
- Zorgeloze werking:De klep voorkomt automatisch terugstroom, zodat u deze niet hoeft te controleren.
- Veiligheid eerst:Stopt dat hogedrukgas achteruit stroomt, waardoor potentiële schade aan apparatuur of zelfs explosies worden voorkomen.
- Duurzaam:Gemaakt van corrosiebestendige materialen zoals roestvrij staal, met een veerontwerp dat tegen vermoeidheid is.
Veel voorkomende problemen:
Probleem 1: Kleine lekken (wanneer gas in de juiste richting stroomt)
Oorzaak:Versleten klepkern, verontreinigingen op het afdichtoppervlak of zwakke veerkracht.
Oplossing:Reinig de klep, vervang de klepkern of veer indien nodig.
Uitgave 2: Backstroom niet volledig gestopt
Oorzaak:Onjuiste installatierichting, gebroken veer of klepkern die vastloopt.
Oplossing:Controleer de pijlrichting dubbel, vervang de veer en reinig de klepkern.
Uitgave 3: Lekt op verbindingspunten (NPT of buisaanpassing)
Oorzaak:Draden niet strak genoeg, of de buisaanpassing niet veilig ingedrukt.
Oplossing:Draai de NPT -schroefdraden vast met afdichtingstape of druk opnieuw op de buisfitting om ervoor te zorgen dat deze veilig is.
Probleem 4: Klep staat de gasstroom niet toe
Oorzaak:De verkeerde manier geïnstalleerd, de klepkern vastgelopen met puin of de veer te gecomprimeerd.
Oplossing:Keer de kleprichting om, reinig de kleplichaam en controleer de flexibiliteit van de veer.
