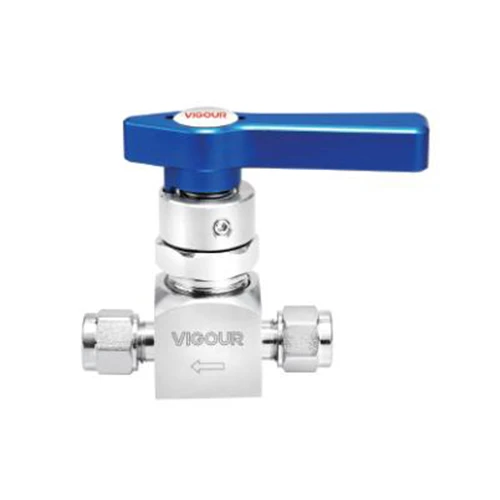

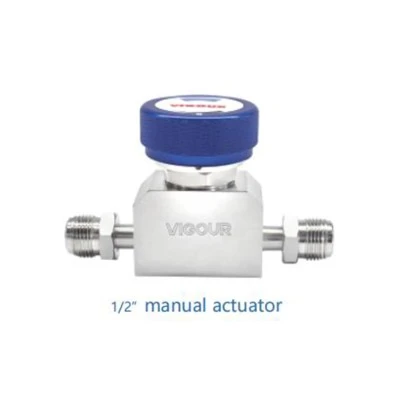

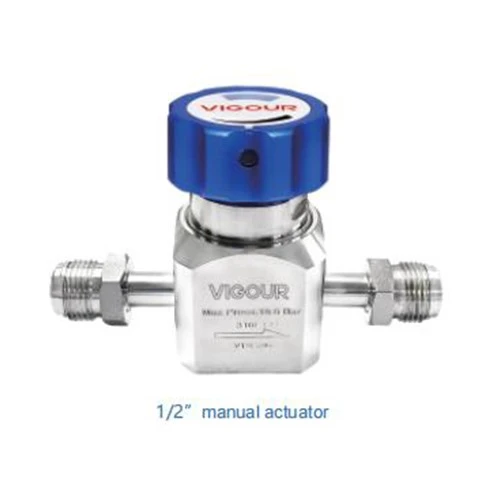

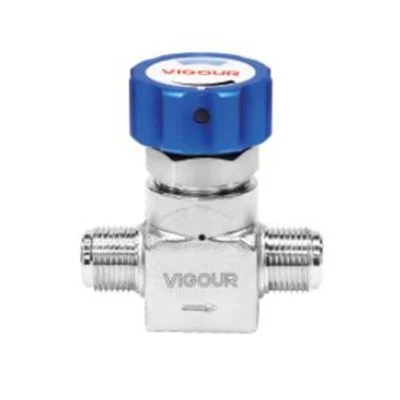

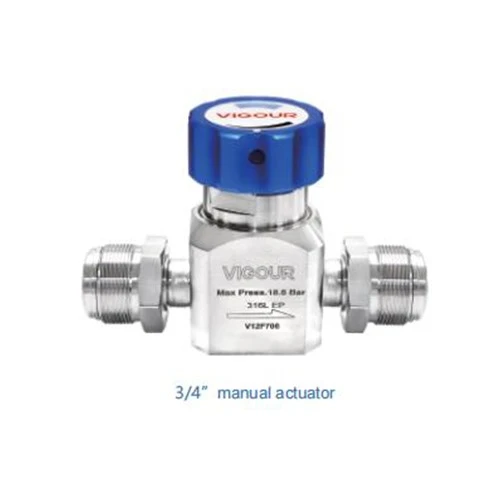

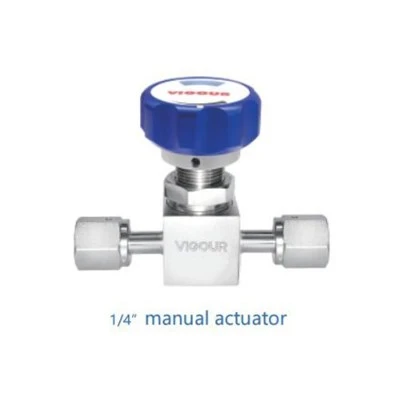

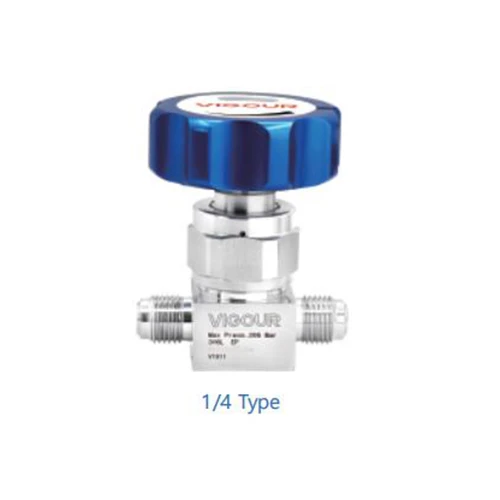

Model
VDV31UA
Invoering
• UHP -diafragmaal
• Roestvrij staal 316L lichaam voor corrosieve gassen
• Inlaatdruk Max 300 bar
• Linker- of rechter hendelrichting voor afsluiting
• breed scala aan inlaten en verkooppunten
• Metaal-tot-metaal afdichting tot atmosfeer
Technische parameters
| Max. Werkdruk | 4500 PSIG (300 staaf) |
|
| Max. Werkende temp | 14 graad F ~ 104 graden F (-10 graad ~ 40 graden) | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | Cv =0. 1. | |
| Opening | Ф2.7 mm | |
| Gewicht | ca. 0. 25kg | |

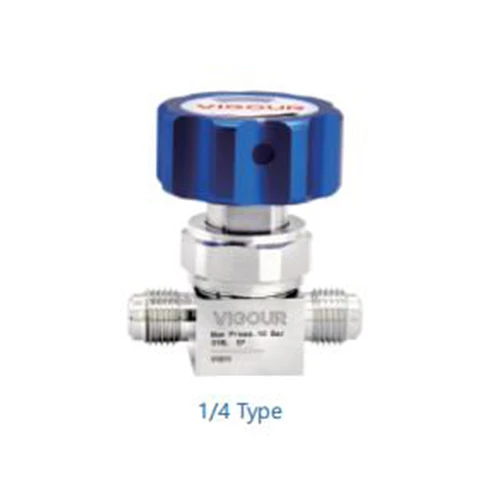

VDV32ub
Invoering
• Geschikt voor hoge zuiverheid, ontvlambare of giftige vloeistofgassen
• Directe diafragmconstructie met superieure afdichting
Prestaties, opmerkelijke duurzaamheid, compactheid en deeltjes
en dead-space-vrije prestaties
• Klep Open en gesloten opsitie is gemakkelijk zichtbaar in één oogopslag
• Uitstekende kenmerken van gasverplaatsingen
• Standaard stoelmateriaal is PCTFE, polyimide/PFA is optie
Technische parameters
| Max. Werkdruk | 150 psig (10 bar) |
|
| Pneumatische werkdruk | 58 ~ 87psig (4-6 bar) | |
| Max. Werkende temp | 14 graad F ~ 104 graden F (-10 graad ~ 40 graden) | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | 1/4 "CV =0. 3 3/8" 1/2 "CV =0. 65 | |
| Gewicht | ca. 0. 27kg | |

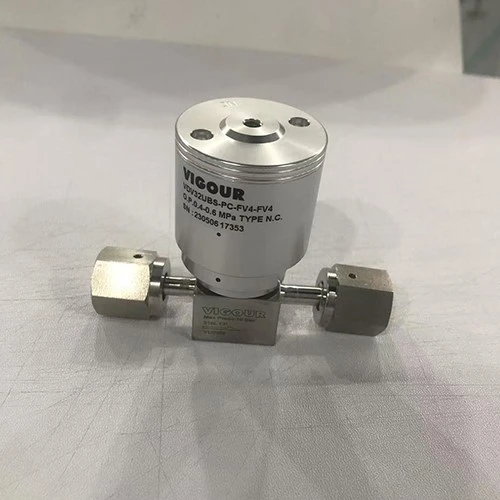

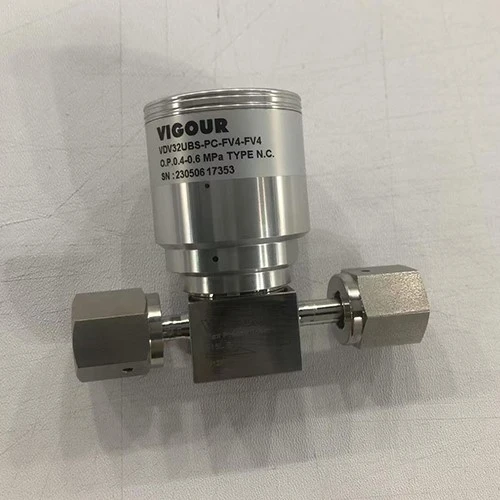

Productfoto

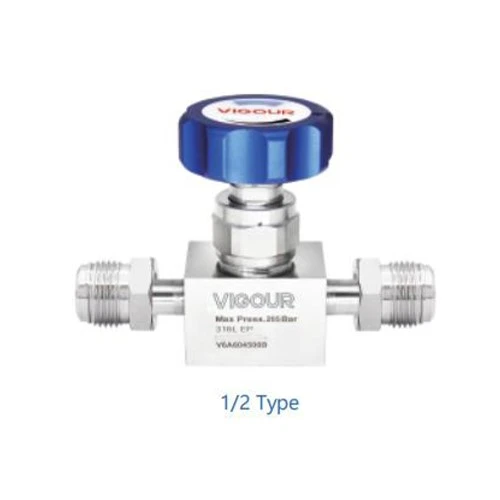

VDV33ub
Invoering
• Geschikt voor ultrazuivere, ontvlambare of giftige vloeistoflijnen in halfgeleider
productieapparatuur en faciliteiten
• Directe diafragmconstructie met superieure afdichting
prestaties, opmerkelijke duurzaamheid, compactheid en deeltjes en
Dead-space-vrije prestaties
• Klep Open en gesloten positie is gemakkelijk zichtbaar in één oogopslag
• Uitstekende kenmerken van gasverplaatsingen
• EP -behandeling is standaard voor alle bevochtigde oppervlakken
• Standaard stoelmateriaal is PCTFE, polyimide/PFA is optie
Technische parameters
| Max. Werkdruk | 3000 psig (206 bar) |
|
| Pneumatische werkdruk | 58 ~ 87psig (4-6 bar) | |
| Max. Werkende temp | 14 graad F ~ 104 graden F (-10 graad ~ 40 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | 1/4 "CV =0. 1 3/8" 1/2 "CV =0. 5 | |
| Gewicht | ca. 0. 27kg | |
Productenbeschrijving
VDV52ub
Invoering
• Geschikt voor ultrazuivere, ontvlambare of giftige vloeistoflijnen in halfgeleider
productieapparatuur en faciliteiten
• Directe diafragmconstructie met superieure afdichting
prestaties, opmerkelijke duurzaamheid, compactheid en deeltjes en
Dead-space-vrije prestaties
• Klep Open en gesloten positie is gemakkelijk zichtbaar in één oogopslag
• Uitstekende kenmerken van gasverplaatsingen
• EP -behandeling is standaard voor alle bevochtigde oppervlakken
• Standaard stoelmateriaal is PCTFE, polyimide/PFA is optie
Technische parameters
| Max. Werkdruk | 300 psig (20 bar) |
|
| Pneumatische werkdruk | 58 ~ 87psig (4-6 bar) | |
| Max. Werkende temp | 14 graad F ~ 104 graden F (-10 graad ~ 40 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | 1/4 "CV =0. 3 3/8" 1/2 "CV =0. 65 | |
| Gewicht | ca. 0. 27kg | |
Productfoto

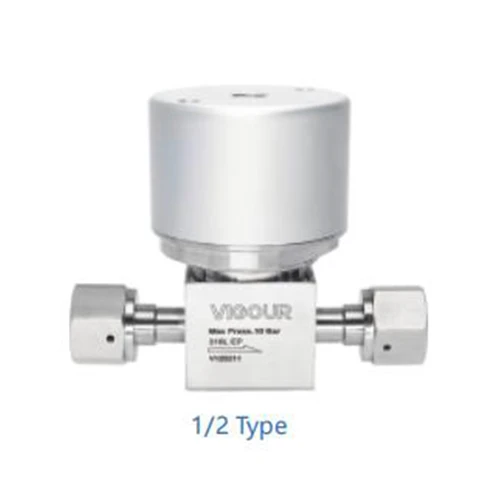

VDV22ub
Invoering
• Geschikt voor ultrazuivere, ontvlambare of giftige vloeistoflijnen in halfgeleider
productieapparatuur en faciliteiten
• Directe diafragmconstructie met superieure afdichting
prestaties, opmerkelijke duurzaamheid, compactheid en deeltjes en
Dead-space-vrije prestaties
• Klep Open en gesloten positie is gemakkelijk zichtbaar in één oogopslag
• EP -behandeling is standaard voor alle bevochtigde oppervlakken
• Standaard stoelmateriaal is PCTFE, polyimide/PFA is optie
Technische parameters
| Max. Werkdruk | 150 psig (10 bar) |
|
| Pneumatische werkdruk | 58 ~ 87psig (4-6 bar) | |
| Max. Werkende temp | 14 graad F ~ 104 graden F (-10 graad ~ 40 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | 1/4 "CV =0. 3 3/8" 1/2 "CV =0. 65 | |
| Gewicht | ca. 0. 27kg | |
VDV36
Invoering
• Uitstekende ontgasserende kenmerken worden bereikt door
Minimaliseerde stroompaden door 2 van VDV32, VDV33 te combineren
UHP -diafragma kleppen samen in één kleplichaam.
• Minder lassen over standaardklepuitlijningen
• Vermindert de ruimtevereisten
• Compacte buizenopstelling
• Dead space -vrije configuratie
Technische parameters
| Max. Werkdruk | 150 psig (10 bar) 3000 psig (206 bar) optioneel |
|
| Pneumatische werkdruk | 58 ~ 87psig (4-6 bar) | |
| Max. Werkende temp | 14 graad F ~ 104 graden F (-10 graad ~ 40 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | Cv =0. 3 (lage druk) cv =0. 1 (hoge druk) | |
| Gewicht | ca. 0. 27kg | |

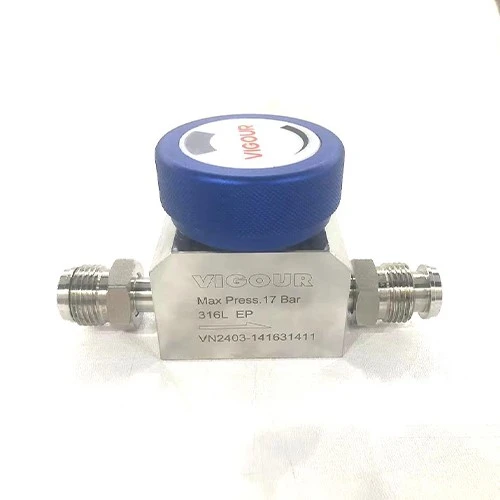

VDV37
Invoering
• Geschikt voor ultrazuivere, brandbare of toxische vloeistoflijnen in
halfgeleiderproductieapparatuur en -faciliteiten
• Directe diafragmconstructie met superieure afdichting
prestaties, opmerkelijke duurzaamheid, compactheid en
deeltjesvrije prestaties
• Klep Open en gesloten positie is gemakkelijk zichtbaar in één oogopslag
• Uitstekende kenmerken van gasverplaatsingen
• EP -behandeling is standaard voor alle bevochtigde oppervlakken
• Standaard stoelmateriaal is PCTFE, polyimide is optie
Technische parameters
| Max. Werkdruk | 250 psig (17 staaf) |
|
| Pneumatische werkdruk | 80 ~ 100psig (5. 5-6. 8Bar) | |
| Max. Werkende temp | -40 graad f ~ 159 graad f (-40 graad ~ 71 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | CV =2. 8 | |
| Gewicht | ca. 1,36 kg | |

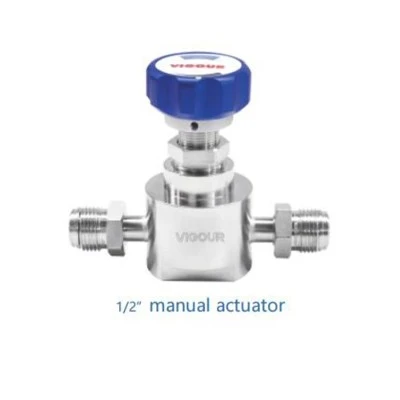

VDV38
Invoering
• Geschikt voor ultrazuivere, brandbare of toxische vloeistoflijnen in
halfgeleiderproductieapparatuur en -faciliteiten
• Directe diafragmconstructie met superieure afdichting
prestaties, opmerkelijke duurzaamheid, compactheid en
deeltjesvrije prestaties
• Klep Open en gesloten positie is gemakkelijk zichtbaar in één oogopslag
• Uitstekende kenmerken van gasverplaatsingen
• EP -behandeling is standaard voor alle bevochtigde oppervlakken
• Standaard stoelmateriaal is PCTFE, polyimide is optie
Technische parameters
| Max. Werkdruk | 3000 psig (206 bar)/ 1300 psig (90 bar) |
|
| Bedieningsdruk | 70 ~ 110 psig (5-8 bar) | |
| Max. Werkende temp | -40 graad f ~ 159 graad f (-40 graad ~ 71 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | Handmatige actuator cv {{{0}}. 0 | |
| pneumatische aandrijving | Cv {{{0}}. 0 (90Bar) / cv =0. 7 (206 bar) | |
| Gewicht | ca. 1,27 kg | |

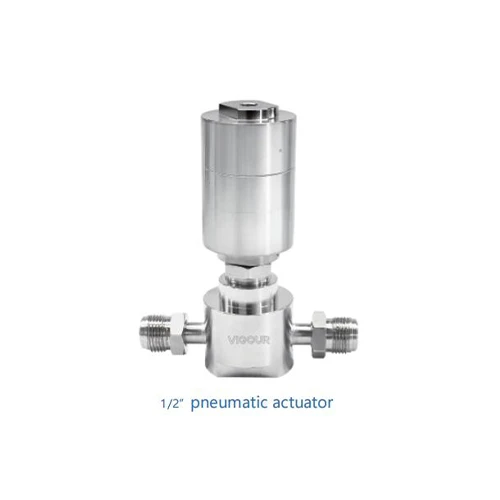

VDV39
Invoering
• Geschikt voor ultrazuivere, ontvlambare of giftige vloeistoflijnen in de productie van halfgeleiders en faciliteiten
• Directe diafragmconstructie met superieure afdichtingsprestaties, opmerkelijke duurzaamheid, compactheid en
deeltjes en dead-space-vrije prestaties
• Het product is gefabriceerd in overeenstemming met de VS001A -processpecificatie
• Klep Open en gesloten positie is gemakkelijk zichtbaar in één oogopslag
• Uitstekende kenmerken van gasverplaatsingen
• EP -behandeling is standaard voor alle bevochtigde oppervlakken
• Standaard stoelmateriaal is PCTFE, polyimide is optie
Technische parameters
| Max. Werkdruk | 270 psig (18,6 bar) |
|
| Pneumatische werkdruk | 80 ~ 100psig (5. 5-6. 8Bar) | |
| Max. Werkende temp | 14 graad F ~ 104 graden F (-10 graad ~ 40 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | CV =2. 8 | |
| Gewicht | ca. 1. 0 kg | |
Productfoto
VDV40
Invoering
• Geschikt voor ultrazuivere, ontvlambare of giftige vloeistoflijnen in de productie van halfgeleiders en faciliteiten
• Directe diafragmconstructie met superieure afdichtingsprestaties, opmerkelijke duurzaamheid, compactheid en
deeltjesvrije prestaties
• Het product is gefabriceerd in overeenstemming met de VS001A -processpecificatie
• Klep Open en gesloten positie is gemakkelijk zichtbaar in één oogopslag
• Uitstekende kenmerken van gasverplaatsingen
• EP -behandeling is standaard voor alle bevochtigde oppervlakken
• Standaard stoelmateriaal is PCTFE, polyimide is optie
Technische parameters
| Max. Werkdruk | 3000 psig (206 bar) |
|
| Bedieningsdruk | 70 ~ 110 psig (5-8 bar) | |
| Max. Werkende temp | -40 graad f ~ 160 graden f (-40 graad ~ 71 graden) | |
| Oppervlakte -afwerking | 10μin. Ra | |
| Materialen | ||
| Lichaam | 316L | |
| Diafragma | Elgiloy® | |
| Stoelverpakking | PCTFE | |
| Hendel | Al | |
| Interne lektoeslag | 1x10^-9 mbar i/s hij | |
| Externe lekkage -vergoeding | 1x10^-9 mbar i/s hij | |
| Stroomcapaciteit | pneumatische actuator cv =0. 23 Handmatige actuator cv =0. 29 | |
| Gewicht | ca. 1,27 kg | |

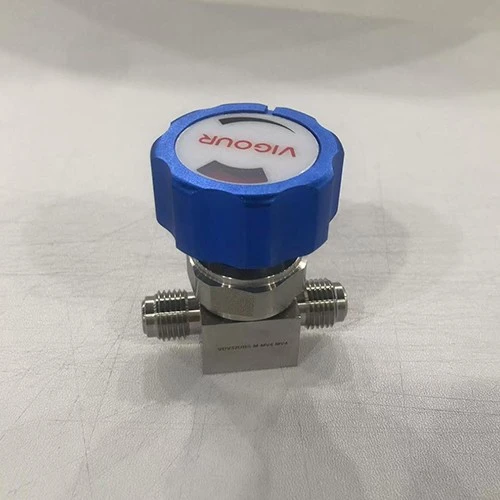

UHP Ultra High Purity Diafragm Valve Klep Technische beschrijving
De UHP -diafragmaal (ultrahoge zuiverheid) is speciaal ontworpen voor industrieën met extreem hoge gaszuiverheidseisen, zoals halfgeleider, fotovoltaïsche en biofarmaceutische sectoren. Het zorgt voor lekvrije en verontreinigingsvrije gasafgifte, die voldoet aan ultra-clean-normen. Het kernkenmerk van de klep is het diafragma -isolatieontwerp, dat contact tussen de klepstam en het medium voorkomt, waardoor het risico op deeltjesafgifte volledig wordt geëlimineerd.
Belangrijke functies
Handmatig type: Ideaal voor laagfrequente werking of kleine stroomscenario's, met een eenvoudig en betrouwbaar ontwerp. Het wordt geleverd met een zeer nauwkeurig afgestudeerd handwiel voor fijne aanpassingen.
Pneumatisch type: Geïntegreerd met een actuator (single-acting/dubbelwerkend), ondersteunt PLC-besturing en opent/sluit in minder dan 1 seconde, waardoor het geschikt is voor geautomatiseerde productielijnen en hoogfrequente toepassingen.
Videorecorder (vacuümkoppeling vasthouden): Metalen pakkingafdichting, ideaal voor ultrahoge vacuüm (minder dan of gelijk aan 1 0 ⁻⁹ torr) en ultrazuivere gassystemen. Standaard 316L roestvrij staal interieur met RA minder dan of gelijk aan 0,2 μm elektropolish afwerking.
NPT (Nationaal Pijp Draad): Taps toelopende draadafdichting, heeft PTFE-tape of afdichtmiddel nodig, geschikt voor industriële toepassingen van middelgrote tot lage druk.
Buisfitting: Swagelok® compatibel ontwerp voor snelle verbinding en installatie. Ideaal voor systemen met kleine diameter (1/8 "–1/2").
Drukbereik: Vacuüm tot 1500 psig (aangepaste modellen beschikbaar tot 6000 psig).
Stroomregeling: CV -waarden van 0. 02 tot 2.5, met een nul dode beenklep lichaamsontwerp om gemiddeld residu te verminderen.
Lekpercentage: Heliumleksnelheid kleiner dan of gelijk aan 1 × 10⁻⁹ cc/sec, voldaan aan semi F20 leknormen.
Lichaamsmateriaal: ASTM A182 F316L Ultra-Low Carbon Roestvrij staal met EP (geëlektropuleerd) + passiveringsbehandeling.
Diafragma: PTFE/FKM/PFA composite laminated diaphragm, with temperature resistance from -20°C to 180°C and lifespan >1 miljoen cycli.
Afdichting: Volledige metalen balg secundaire afdichting om extern lekrisico te elimineren.
Lage druk, micro-flow: VDV32 UA -serie, 1/4 "VCR -interface, CV =0. 02, geschikt voor AR/N₂ Carrier Gas Control.
Gemiddelde tot hoge druk: VDV52UB, VDV37 UB -serie, 1/2 "NPT -interface, burst -druk groter dan of gelijk aan 3000 psig, geschikt voor corrosieve gassen (CL₂/HCl).
Hoge reinheidseisen: VDV31UA, VDV38UB, VDV40UB-serie, Full-Flow EP + Plasma Cleaning, SIMS-analyse van metaalionengehalte<1 ppb.
Veel voorkomende problemen & Q&A
Hoe kies je tussen handmatig of pneumatisch?
Handmatige kleppen zijn geschikt voor foutopsporing of onderhoud, terwijl pneumatische kleppen solenoïden en luchtbronnen vereisen, ideaal voor geautomatiseerde productielijnen.
VCR- en NPT -interface -compatibiliteit?
VCR vereist metalen pakkingen (bijv. Nikkel/koper) voor ultrahoge afdichting; NPT moet afdichtingsmiddelverontreiniging vermijden en kan het beste worden gebruikt voor niet-gevoelige media.
Wat beïnvloedt de levensduur van het diafragma?
Frequent schakelen, corrosieve media en temperatuurschommelingen versnellen veroudering. Het wordt aanbevolen om het diafragma om de 2 jaar of na 500 te vervangen, 000 cycli.
Hoe de netheid van de klep te verifiëren?
Het moet door Semi F19 deeltjes testen slagen (minder dan of gelijk aan 5 deeltjes/ft³ @0. 1μm) en GC-MS organische residuanalyse.
Toepassingsscenario's
Speciale gasafgifte in Wafer -fabrieken (SIH₄/NH₃)
Farmaceutische industrie WFI (water voor injectie) leidingen
Draaggassystemen voor analytische instrumenten (GC/ICP-MS)
Populaire tags: UHP Diafragmventiel, China UHP Diafragmventielfabrikanten, leveranciers
