Productfuncties

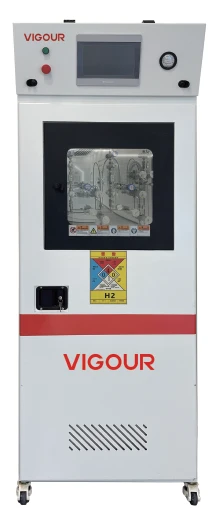

Vigor Specialty Gas Cabinet is een systeem met hoge veiligheid die speciaal is ontworpen voor ontvlambare, pyroforische, corrosieve en toxische gassen (zoals silaan (Sih₄), waterstofchloride (HCL), waterstof (H₂), enz.). Met een volledig ingesloten structuur, intelligente monitoring en meerdere veiligheidsbescherming, zorgt het voor de continue en stabiele levering van specialiteitgassen van elektronische kwaliteit. Het voldoet aan de stringente vereisten voor gaszuiverheid en operationele veiligheid in industrieën zoals halfgeleiders, fotovoltaïsche en biofarmaceutische producten.
Technische specificaties
|
|
|
| Categorie | Details |
|---|---|
| Model: | Specialty gaskast (VGC -serie) |
| Toepasselijke gassen: | Ontvlambare/pyroforische gassen (bijv. Sih₄, H₂), corrosieve gassen (bijv. HCl), giftige gassen |
| Gastoevoer: | Cilindertoevoer (enkele of dubbele cilinderconfiguratie beschikbaar) |
| Voeding: | 110–240V AC |
| Woningsmateriaal: | Corrosiebestendig gelast staal |
| Uitlaatpijp: | Vooraf geïnstalleerde top gemonteerde uitlaatpijp, ondersteunt snelle verbinding met externe ventilatie |
| Deurontwerp: | Auto-classing brandweerdeur met mechanisch vergrendelingsapparaat |
|
|
Kernfuncties en functies
Veilige en stabiele gastoevoer
1)Ondersteunt eencilinder- of dubbele cilinderconfiguraties, met optionele automatische omschakelingsfunctie om ononderbroken gasvoorziening mogelijk te maken.
2) Geïntegreerde evacuatie- en zuiveringsfuncties, uitgerust met veiligheidsdrukapparaten.
Hoogbeveiligingsontwerp
1)Kleppen en pijpleidingen zijn gemaakt van SS 316L -materiaal. Het hele systeem is gelast en geassembleerd in een klasse 100 cleanroom om verontreiniging te elimineren.
2) Standaard van heliumlekdetectie: leksnelheid kleiner dan of gelijk aan 1 × 10⁻³ mbar · l/s He, voor uitstekende afdichtingsprestaties.
3) Corrosiebestendige behuizing: gelaste stalen behuizing met anti-corrosieoppervlakbehandeling; 1/{4- inch staalversterkte glazen venster voor optionele weergave.
Intelligente controle
1)Optioneel PLC -besturingssysteem, ter ondersteuning van ModBus -communicatie -interface voor integratie in intelligente monitoringplatforms en extern management.
2) 10- inch touchscreen geeft realtime cilinderdruk, gasstroom en alarmstatus weer met een intuïtieve gebruikersinterface.
Meerdere veiligheidsmechanismen
1)Hoog- en lagedrukhoorbare en visuele alarmen die automatische noodgasafsluiting activeren.
2) Optionele configuraties omvatten UV-JR vlamdetectoren, overtollige stroomschakelaars (EFS) en gasdetectiesystemen (GDS) voor gevaarlijke gaslekken.
3) compliant bij SEMI S2 -normen en internationale brandveiligheidsvoorschriften; Maximale werkdruk is 110% van de testdruk.
Sollicitatie
1) Gemholdingproductie:Veilige levering van speciale gassen zoals silaan (SIH₄) en ammoniak (NH₃) voor depositieprocessen.
2)Fotovoltaïsche industrie:Nauwkeurige controle van waterstof (H₂) die wordt gebruikt bij de productie van zonnecellen.
3)Biopharmaceuticals:Veilige opslag en levering van corrosieve gassen (bijv. HCL) in steriele omgevingen.
4)Onderzoekslaboratoria:Verzegeld beheer en lekbescherming voor giftige gassen.
Tekeningen

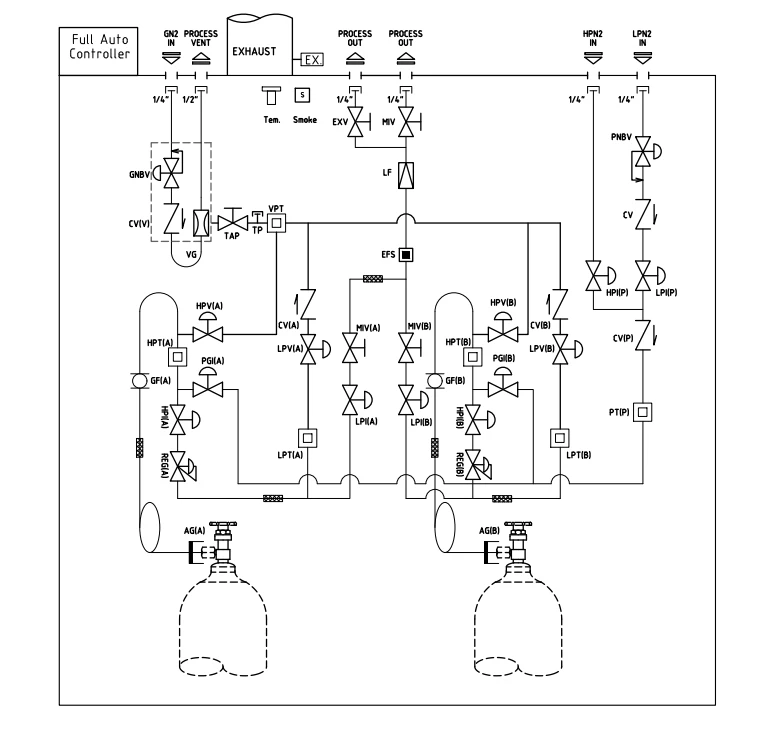

Automatische hogedruk gaskast
Automatisch schakelen, automatische zuivering, 47L dubbele process cilinder: 1/4 "slang, PLC-regeling, 10- inch touchscreen, torenlampje, negatieve drukmeter, differentiële drukschakelaar, spuitmondstuk, enz. Rookmelder, temperatuursensor, UV/IR-sensor, EFS.

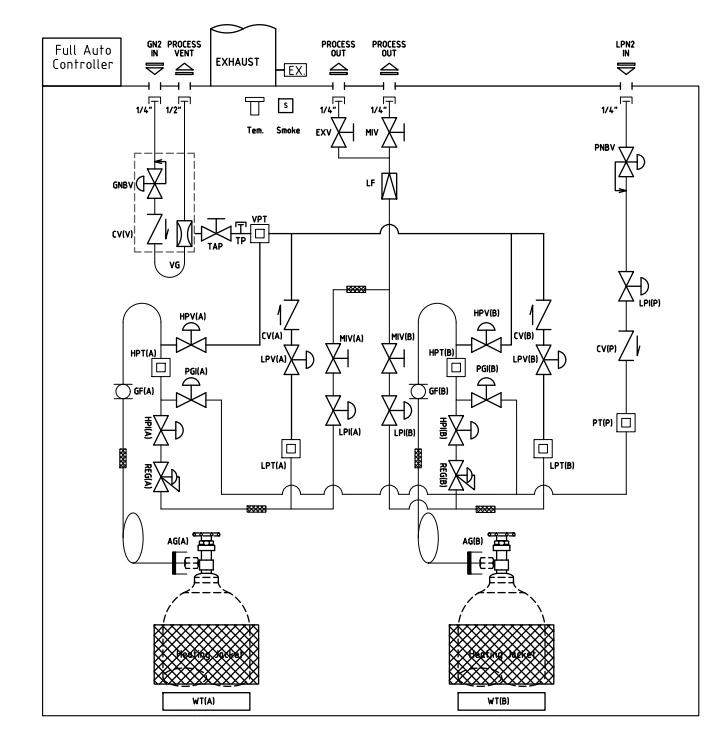

Automatische lagedrukgaskast
Automatisch schakelen en zuiveren, 47L dubbele procescilinder met 1/4 "slang, PLC-regeling, 10- inch touchscreen, torenlicht, negatieve drukmeter, differentiële drukschakelaar, spuitmondstuk, etc.

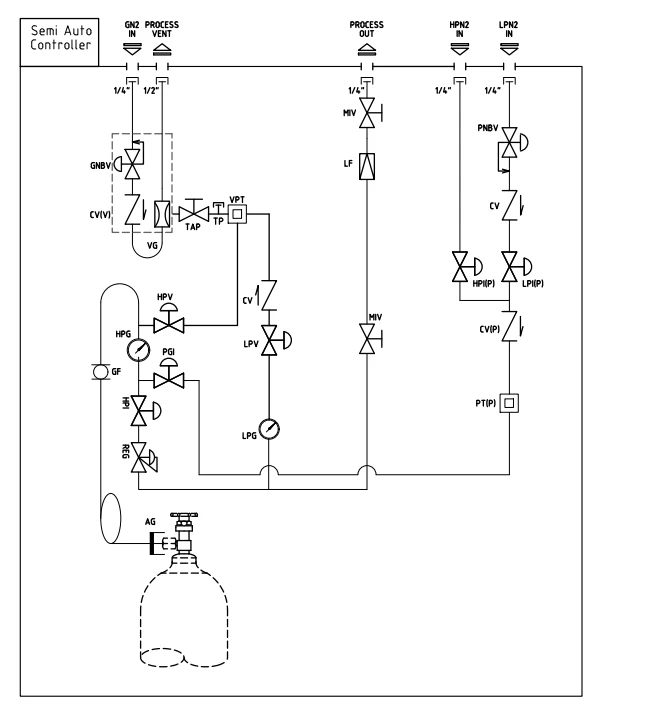

Semi-automatische hogedruk gaskast
Automatische zuivering, 47L single-process cilinder met 1/4 "buizen, PLC-regeling, 10- inch touchscreen, torenlampje, negatieve drukmeter, differentiële drukschakelaar, spuitmondstuk, etc. uitgerust met rook- en temperatuursensoren, UV/IR-sensor en EFS.

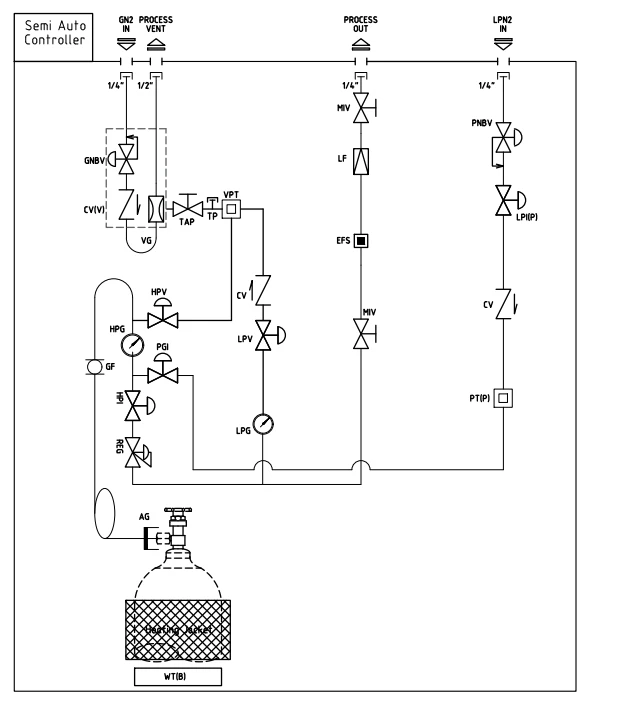

Semi-automatische lagedrukgaskast
Automatische zuivering, 47L single-process cilinder met 1/4 "slangen, PLC-regeling, 10- inch touchscreen, torenlampje, negatieve drukmeter, differentiële drukschakelaar, spuitmondstuk, enz. Uitgerust met rook- en temperatuursensoren, schaal, cilinderverwarming en paneeloppervlakverwarming.
FAQ
V1: Hoe schakelen tussen enkele en dubbele cilinderconfiguraties?
A: Dual-cilindersetups ondersteunen automatische omschakeling (vereist een volledig automatische actuator). Wanneer de hoofdcilinderdruk laag is, schakelt het systeem automatisch over naar de back -upcilinder.
V2: Hoe om te gaan met brandbare gaslekken?
A: Het systeem kan UV-JR vlamdetectoren en ventilatiesystemen integreren om de gastoevoer onmiddellijk af te snijden en ventilatie te activeren bij het detecteren van lekken of vlammen.
V3: Kan het touchscreen historische gegevens exporteren?
A: Het standaard touchscreen ondersteunt realtime gegevensweergave. Indien uitgerust met de optionele PLC -module, kunnen historische gegevens worden geëxporteerd via USB- of communicatie -interfaces in CSV -indeling.
V4: Is regelmatige kalibratie van sensoren nodig?
A: Het wordt aanbevolen om druksensoren en gasdetectoren om de zes maanden te kalibreren; Verkort het interval tot om de drie maanden onder barre omstandigheden.
V5: Hoe zorg je voor compatibiliteit met corrosieve gassen?
A: Aanpassing met duplex roestvrijstalen pijpleidingen en fluorubberafdichtingen is vereist. Neem contact op met technische ondersteuning voor specifieke oplossingen.
V6: Wat zijn de vereisten voor installatieomgeving voor de kast?
A: Installeer weg van warmtebronnen en trillingen, zorg ervoor dat de vloerbelastingscapaciteit groter is dan of gelijk is aan 500 kg/m² en reserveer interfaces voor uitlaatkanalen en stroomuitlaten.
Conclusie:
Vigor Specialty Gas Cabinet, via modulair ontwerp en strikte veiligheidscertificeringen, biedt een uitgebreide oplossing voor het beheren van risicovolle gassen. Neem voor aangepaste modellen of verdere technische details contact op met het officiële krachtondersteuningsteam.
